Deskrizzjoni tal-Prodott
Din il-magna tal-qtugħ bil-lejżer tal-folja tal-azzar tas-silikon tintuża prinċipalment għall-qtugħ u t-tħaffir ta 'materjali tal-metall bħal azzar li ma jissaddadx, azzar tal-karbonju, azzar tas-silikon, azzar illigat, azzar li jmutu, sottostrat tar-ram, u sottostrat tal-aluminju
Introduzzjoni tat-Tagħmir

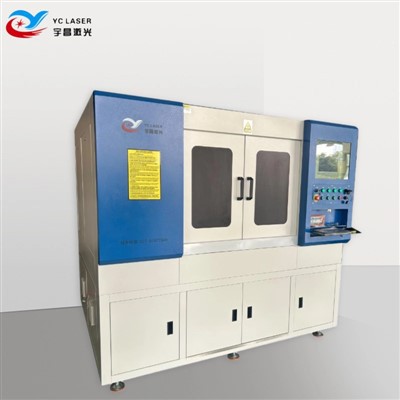

Din il-Magni tal-Qtugħ bil-Lejżer tas-Silikon Steel tadotta laser f'fibra nanosecond ta 'qawwa għolja ta' 3000W -, worktable ta 'format kbir ta' 1250 × 1250mm-, u hija mgħammra b'sistema ta 'pożizzjonament awtomatiku CCD b'riżoluzzjoni għolja- u lenti tal-viżjoni, li tista' tidentifika b'mod preċiż diversi punti Mark. Ħafna drabi tintuża għal qtugħ preċiż tal-istator u tar-rotor ta 'muturi kbar, u tista' tiġi applikata wkoll għall-ipproċessar tal-qalba ta 'turbini tar-riħ kbar u turbini tal-ilma, kif ukoll l-ipproċessar tal-laminazzjoni ta' muturi.
Għaliex tagħżel lilna?
Kapaċità ta' produzzjoni fuq skala kbira-:
Ibbilanċjar ta' proċessar ta'-biċċa waħda kbira-kbir b'tqassim ta' -biċċiet multipli u qtugħ tal-lott biex timmassimizza l-kapaċità tal-produzzjoni
Integrazzjoni kompletament awtomatizzata:
Jista 'jkun mgħammar b'sistema ta' tagħbija u ħatt kompletament awtomatika biex jinkiseb proċessar u produzzjoni awtomatizzati mingħajr ekwipaġġ
Konfigurazzjoni ta' grad industrijali:
Lejżer ta' qawwa-għoli ta' 3000W, pjanċa ħoxna ta' appoġġ u qtugħ ta'-veloċità għolja
Stabbiltà fit-tul-:
Il-fluttwazzjoni tal-qawwa hija inqas minn ± 1.5% matul produzzjoni kontinwa ta' 24-siegħa, adattata għal mod ta' produzzjoni bi tliet xiftijiet
Data teknika
|
Oġġett |
Parametru |
|
Tul tal-mewġ tal-lejżer |
1060-1080nm |
|
Qawwa tal-ħruġ tal-lejżer |
1500W-3000W (mhux obbligatorju) |
|
Max.cutting firxa |
800 * 800mm 1000 * 1000mm 1250 * 1250mm |
|
Preċiżjoni tal-pożizzjonament ripetut tal-assi X/Y |
± 5um |
|
Veloċità tal-ipproċessar |
0-500mm/s |
|
Aċċelerazzjoni massima |
1.2G |
|
Preċiżjoni tal-mejda tax-xogħol |
Inqas minn jew ugwali għal 0.015mm |
|
Mod ta 'trażmissjoni |
Mutur lineari importat +0.5um ħakk ħakkiem |
|
Qawwa sħiħa tal-magna (l-ebda fann) |
Inqas minn jew ugwali għal 12KW |
|
Piż totali tal-magna kollha |
Madwar 2200KG |
|
Dimensjoni esterna (tul * wisa * għoli) |
2000 * 1660 * 1890mm 2380 * 1980 * 2080mm 2630 * 2370 * 2080mm (Għal referenza) |
Xenarji ta' applikazzjoni
1. Muturi speċjali u kbar
- Segmenti tal-istator tat-turbini tar-riħ: Il-qlub kbar ta' sezzjoni tal-ark huma pproċessati f'sezzjonijiet biex isolvu problemi ta' trasport u manifattura
- Turbina kbira tal-ilma: Ċirku ta 'barra tal-laminazzjoni tal-istator, ċirku ta' ġewwa, forma ta 'slot (toqba tal-ventilazzjoni, slot tal-coil) Blokki tal-ark tal-istator kbar segmentati (issolvi r-restrizzjonijiet tat-trasport)
2. Mutur industrijali ta' qawwa għolja-
- Stator u rotor tal-mutur ta 'frekwenza varjabbli: Dijametru ta' barra Φ300-600mm, li jissodisfa r-rekwiżiti ta 'muturi ta' effiċjenza għolja IE4/IE5
- Qalba tal-mutur ta' prova tal-isplużjoni-: Ipproċessat b'tip ta' skanalatura speċjali u struttura ta' ventilazzjoni
3. L-industrija taċ-ċirkwit stampat tal-PCB
Qtugħ ta'-preċiżjoni għolja ta' sottostrati tar-ram u tal-aluminju: micro-slotting ta' ċirkwit nano u qtugħ ta' profili irregolari
Substrat taċ-ċeramika: Qtugħ preċiż ta' materjali super-iebsa u fraġli, li jappoġġjaw il-preċiżjoni tal-ipproċessar tal-livell tal-mikron-għal nitrur tal-aluminju u substrati tal-alumina
4. Industrija tax-xafra tas-serrieq
Slots ta'-preċiżjoni għolja u qtugħ bis-snien ta' xfafar tas-serrieq tad-djamanti, xfafar tas-serrieq tal-azzar b'veloċità għolja-, xfafar tas-serrieq tal-azzar illigat u substrati oħra
Xfafar tas-serrieq tal-liga iebsa: Ipproċessar preċiż ta 'slotting u ċanfrin qabel l-iwweldjar tal-bażi u r-ras tat-tqattigħ
