Id-differenza ewlenija bejn lejżers infra-aħmar (IR) u ultravjola (UV) tinsab fil-wavelength tagħhom, li taffettwa direttament il-prinċipji tal-ipproċessar, il-preċiżjoni, il-kompatibilità tal-materjal u l-ispiża. F'termini sempliċi, lejżers infra-aħmar huma tipikament użati għall-ipproċessar termali, filwaqt li lejżers ultravjola huma aktar adattati għal "ipproċessar kiesaħ."

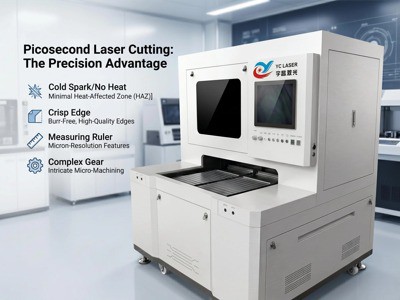

Hawn taħt hawn tqabbil tal-parametri tal-magni tal-qtugħ tal-lejżer picosecond infra-aħmar ta 'YCLaser u magni tal-qtugħ tal-lejżer picosecond ultravjola.
|
Oġġett |
Parametru (UV) |
Parametru (IR) |
|
Laser |
355nm 10- 30W pikosecond laser infra-aħmar |
1064nm 50W picosecond laser infra-aħmar |
|
Wisa' tal-Impuls tal-Laser |
＜15ps |
＜30ps |
|
Żona tal-ipproċessar |
400x400mm |
500x600mm |
|
Żona Unika tal-Qtugħ |
50x50mm |
50x50mm |
|
Wisa' minimu tal-linja |
8μm |
10μm |
|
Firxa tal-frekwenza tal-lejżer |
100Hz-2000kHz |
100Hz-2000kHz |
|
Wisa' Minimu tal-Apertura |
/ |
25μm |
|
Wisa' Minimu tal-Linja tal-Inċiżjoni |
/ |
10um (ħġieġ konduttiv ITO) |
|
Spazjar minimu tal-linji |
10μm |
15μm |
|
Preċiżjoni tal-pożizzjonament tal-mejda |
± 2um |
± 2um |
|
Straightness |
±5μm |
±5μm |
|
Ripetibbiltà tal-mejda |
± 2um |
± 2um |
|
Ivvjaġġar tal-assi Z- |
50mm |
50mm |
|
Preċiżjoni tal-ippożizzjonar awtomatiku-CCD |
± 2um |
± 2um |
|
Veloċità tal-iskannjar |
Veloċità massima 5000mm/s |
Veloċità massima 10000mm/s |
|
Dimensjonijiet tat-tagħmir |
1500mmL × 1650mmW × 1800mmH |
1500mmL × 1600mmW × 1800mmH |
|
Sistema ta 'assorbiment |
Fluss ta 'arja tal-fann 100m3/h |
Fluss ta 'arja tal-fann 100m3/h |
|
Chiller |
Il-chiller tal-ilma għandu firxa ta 'kontroll tat-temperatura ta' 18-il grad ~ 24 grad u preċiżjoni tal-kontroll tat-temperatura ta 'Inqas minn jew ugwali għal 0.2 grad. |
|
|
Konsum tal-enerġija |
3000W |
|
|
Sistema tas-softwer |
Hija karatteristiċi skanjar tal-galvanometru u rabta tal-moviment tal-pjattaforma; għandu wkoll funzjonijiet għall-kontroll tal-parametri tal-ipproċessar tal-lejżer; u jissodisfa r-rekwiżiti tal-importazzjoni tal-fajl CAD, li jakkomoda tpinġijiet akbar minn 1GB għall-ipproċessar. |
|
|
Kejsing tat-tagħmir |
It-tagħmir huwa magħluq għal kollox u għandu swiċċ tal-bieb intern biex jipprevjeni li l-lejżer ma joħloqx periklu għan-nies. |
|
|
Formati ta' fajls proċessabbli |
Fajl DXF standard |
|

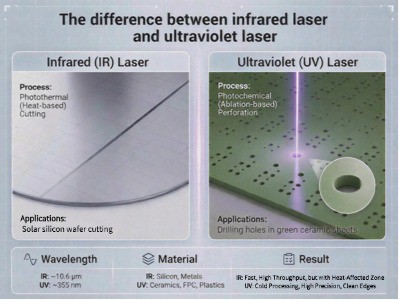

Differenzi ewlenin
|
Dimensjonijiet ta' Tqabbil: |
Laser infra-aħmar (Laser IR) |
Laser Ultravjola (Laser UV) |
|
Tul ta' Mewġ Tipiku: |
1064 nm (Komuni) |
355 nm (Komuni) |
|
Prinċipju tal-ipproċessar: |
Ipproċessar sħun: Materjali ta 'tidwib u vaporizzazzjoni b'enerġija termali |
Ipproċessar kiesaħ: Tkissir ta' rabtiet molekulari b'fotoni ta'-enerġija għolja |
|
Preċiżjoni: |
Preċiżjoni aktar baxxa, daqs tal-post akbar |
Preċiżjoni għolja ħafna, daqs tal-post estremament żgħir |
|
Fatturi ta' Impatt Termali: |
Sinifikanti, suxxettibbli għal żoni ta 'ħsara termali |
Minimi, kważi l-ebda ħsara termali |
|
Materjali applikabbli: |
Metalli, injam, akriliku, eċċ. |
Plastik, ħġieġ, ċeramika, uċuħ tal-metall |
|
Spiża |
Relattivament ekonomiku f'termini ta 'xiri ta' tagħmir u spejjeż ta 'manutenzjoni, ħajja twila |
Spiża relattivament għolja, rekwiżiti ta 'manutenzjoni għolja |
|
Karatteristiċi |
Eċċellenti fil-qtugħ rapidu, l-iwweldjar, u l-inċiżjoni fil-fond ta 'materjali iebsa bħal metalli. |
Wavelengths ultra-qosra jistgħu jiġu ffukati f'tikek estremament żgħar, li jippermettu proċessar fil-livell tal-mikron- jew saħansitra nanometru-bi truf lixxi u bla burr-. |
|
Applikazzjonijiet |
Manifattura tal-karozzi, aerospazjali, immarkar industrijali, eċċ. |
Oqsma ta 'manifattura ta' preċiżjoni bħal semikondutturi, PCBs (bordijiet ta 'ċirkwiti stampati), tagħmir mediku, u displays. |
Kif Agħżel?
YCLaser jista' jirrakkomanda l-aktar soluzzjoni xierqa u kost{0}}effettiva bbażata fuq il-materjali speċifiċi, ir-rekwiżiti ta' preċiżjoni, u l-ħtiġijiet tal-produzzjoni tiegħek.Ħossok liberu li tikkuntattjana għal aktar dettalji.
