Ħarsa ġenerali tal-prodott
Il-Magni tal-Qtugħ bil-Lejżer taċ-Ċellola tal-Fjuwil SOFC hija ddisinjata għall-ipproċessar bil-lejżer ta'-preċiżjoni għolja ta' materjali rqaq taċ-ċelloli tal-fjuwil u materjali avvanzati.
Mgħammar b'lejżer UV nanosekonda 355 nm, is-sistema tipprovdi ipproċessar ta' impatt-termali-baxx b'kulur u karbonizzazzjoni minimi. Il-kombinazzjoni ta 'skaner ta' galvanometru ta '-veloċità għolja, stadju ta' mutur lineari, sistema ta 'viżjoni CCD, u adsorbiment tal-vakwu jippermetti qtugħ, tħaffir, skrining u inċiżjoni preċiżi u stabbli.
Karatteristiċi Ewlenin
355 nm UV Laser- Impatt termali baxx u preċiżjoni għolja tal-ipproċessar
Skanjar ta'-Veloċità Għolja- Veloċità massima tal-iskannjar sa7,000 mm/s
Preċiżjoni Għolja- Preċiżjoni tal-pożizzjonament sa±3 μm
Sistema tal-Viżjoni CCD- Pożizzjonament preċiż tal-biċċa tax-xogħol
Adsorbiment bil-vakwu- Ipproċessar stabbli ta 'materjali rqaq
Ipproċessar Flessibbli- Qtugħ, tħaffir, skrining, u inċiżjoni
Integrazzjoni CAD- Jappoġġja fajls DXF standard u fajls kbar tat-tpinġija
Applikazzjonijiet
| Applikazzjoni | Materjali Tipiċi |
| SOFC / Ċellola tal-Fjuwil | Interkonnessjonijiet taċ-ċeramika, pjanċi bipolari tal-metall, komponenti ta 'appoġġ SOFC, ħġieġ, eċċ. |
| Ċeramika Avvanzata | Al₂O₃, ZrO₂, SiC, Si₃N₄, AlN, eċċ. |
| Semikondutturi | Wejfers tas-silikon |
| Optoelettronika | Żaffir |
| Elettronika | Ħġieġ, materjali polimeru |
| Metalli irqiq | Ipproċessar ta' preċiżjoni-metall irqiq |

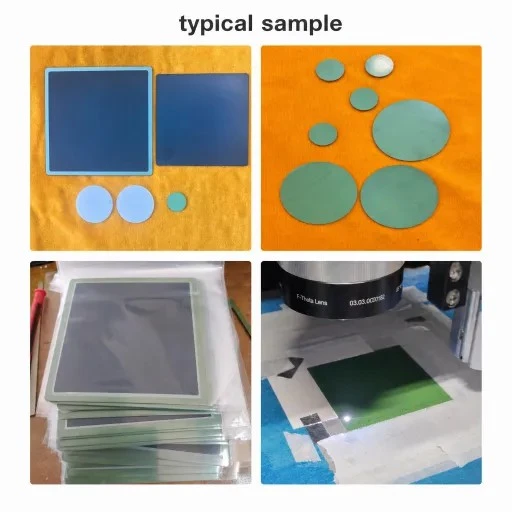

Stampa tal-Kampjun
Speċifikazzjonijiet Tekniċi
| Oġġett | Speċifikazzjoni |
| Wavelength tal-Laser | 355 nm Nanosecond UV (lejżer Pickosecond mhux obbligatorju) |
| Frekwenza tal-Laser | 50–200 kHz |
| Qawwa tal-Laser | 20 W-30W |
| Max. Żona tal-ipproċessar | 300 × 300 mm |
| Qasam Uniku tal-Qtugħ | 50 × 50 mm |
| Z-Ivvjaġġar tal-Assi | 50 mm |
| Spot Iffukat Minimu | 20 μm |
| Wisa Minimu tal-Linja tal-Inċiżjoni | 15 μm |
| Preċiżjoni tal-Pożizzjonament | ±3 μm |
| Ripetibbiltà | ±2 μm |
| Eżattezza tal-Pożizzjonament tas-CCD | ±3 μm |
| Max. Veloċità tal-Iskanjar | 7,000 mm/s |
| Dimensjonijiet tal-Magni | 1500 × 1400 × 1800 mm |
| Piż tal-Magni | Madwar. 1500 kg |
| Fluss tal-Ajru tal-vakwu | 100 m³/h |
| Temperatura tal-Chiller | 18-24 grad |
| Preċiżjoni tal-Kontroll tat-Temperatura | Inqas minn jew ugwali għal 0.2 grad |
| Provvista tal-Enerġija | 220 V, 50 Hz |
| Qawwa tal-Magni | 5 kW |
| Format tal-Fajl | DXF standard |
Konfigurazzjoni Prinċipali
| Sistema | Komponenti Ewlenin |
| Skaner tal-galvanometru | Galvanometru tal-iskanjar ta'-veloċità għolja ×2, drive cards ×2, lenti teleċentrika ta' 55 × 55 mm |
| Sors tal-Laser | LNS-355-20PRO, 20 W laser UV |
| Sistema ta' Mozzjoni | Stadju tal-mutur lineari XY personalizzat |
| Sistema tal-Viżjoni | Pożizzjonament tal-viżjoni CCD |
| Sistema tat-tkessiħ | Hanli HL-20-Z chiller |
| Sistema ta' Kontroll | Softwer ta 'kontroll tal-lejżer personalizzat |
| Żamma tax-xogħol | Sistema ta 'assorbiment vakwu |
| Ippakkjar | Esportazzjoni ċestun tal-injam |
Għaliex Agħżel tagħna SOFC Laser Qtugħ Magni?
● Ipproċessar kiesaħ UV 355 nm
● Preċiżjoni tal-pożizzjonament fil-livell ta' Micron-
● Sa 7,000 mm/s veloċità tal-iskannjar
● Viżjoni CCD-pożizzjonament assistit
● Żamma tax-xogħol vakwu stabbli
● Qtugħ, tħaffir, skrining u inċiżjoni
● Konfigurazzjoni personalizzata disponibbli
● Ittestjar tal-kampjun disponibbli qabel ix-xiri tat-tagħmir
Itlob Test tal-Kampjun
Ibgħatilna l-materjal, il-ħxuna, it-tpinġija tal-ipproċessar u r-rekwiżiti tal-mira tiegħek għal evalwazzjoni personalizzata tal-ipproċessar tal-lejżer.
