Deskrizzjoni
Jappoġġja tħaffir ta 'toqba ultra-mikro, lift-off, inċiżjoni, skrining, dicing, u tneħħija ta' materjal fuq firxa wiesgħa ta 'sottostrati.
-
Kompatibilità tal-Materjal
Alumina, żirkonja, wejfers tas-silikon, żaffir, ħġieġ, metalli, polimeri, fibra tal-karbonju, PET, PI, u materjali komposti.
-
Vantaġġi Ewlenin
- Mikropori li ma jagħmlux-ħsara b'impatt termali minimu
- Ipproċessar ta'-veloċità għolja bi preċiżjoni stabbli
- Makkinar mingħajr kuntatt jipprevjeni mikro-xquq u tixlif tat-truf
- Pożizzjonament tal-viżjoni CCD għal allinjament awtomatizzat
- It-tneħħija tat-trab integrata tiżgura uċuħ tax-xogħol nodfa

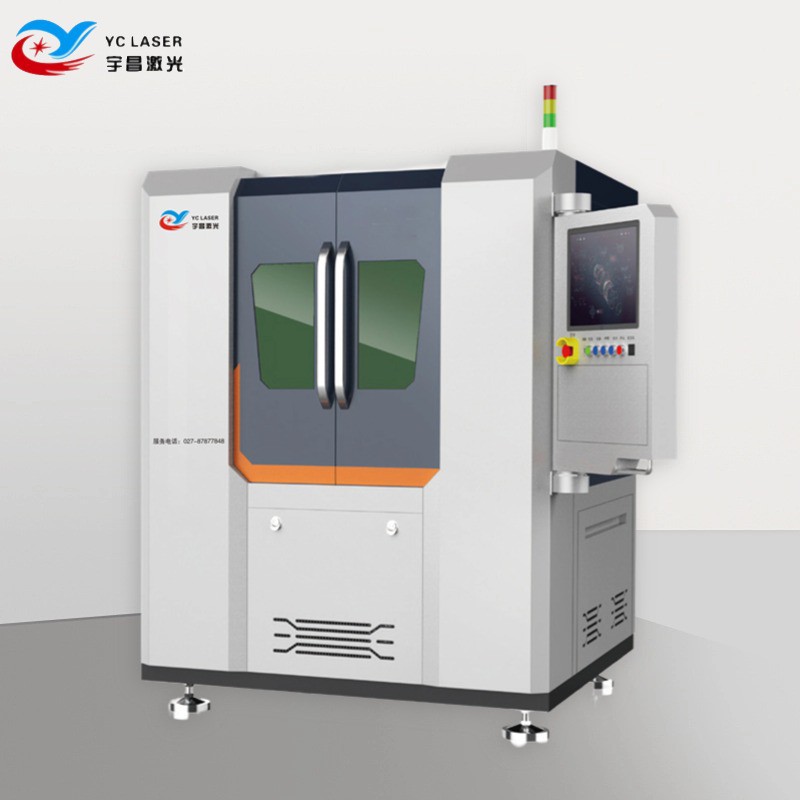

Introduzzjoni ta 'Tagħmir
-
Funzjonijiet ewlenin
- Softwer ta 'kontroll żviluppat b'mod indipendenti li jappoġġja l-importazzjoni diretta CAD
- Pożizzjonament awtomatiku tas-CCD b'galvanometru ta'-ħin reali u aġġustament lineari tal-mutur
- Worktable ta 'l-irfigħ elettriku u trej ta' adsorbiment vakwu għall-immaniġġjar stabbli tal-materjal
- Sistema unika għat-tneħħija tat-trab tiżgura ipproċessar nadif tal-ħġieġ u ċ-ċeramika
-
Komponenti Ewlenin
Laser, sistema ta 'passaġġ ottiku, worktable lineari bil-mutur, sistema ta' kontroll, sistema ta 'pożizzjonament, estrazzjoni tat-trab, nfiħ ta' l-arja, adsorbiment vakwu
-
Għażliet tal-Enerġija
5W / 10W / 15W / 20W / 30W, adattati għal ħxuna u applikazzjonijiet differenti:
|
Qawwa |
Applikazzjoni |
Ħxuna tal-materjal adattat |
|
1w-3w |
Immarkar fin (kodiċi QR, logo), perforazzjoni tal-film irqiq (<0.2mm) |
Ħġieġ ultra-rqiq, film PI, alumina rqiqa (<0.3mm) |
|
5w-8w |
Qtugħ tal-mikro-pori taċ-ċeramika tan-nofs-qafas għat-telefowns ċellulari, qtugħ tal-film tal-kopertura FPC, skrinjar tal-wejfer tas-silikon |
Alumina 0.3-1.0 mm, ħġieġ 0.4-0.7 mm |
|
10w-15w |
Tħaffir taċ-ċeramika ħoxna (1–2mm), qtugħ ta' kisi tal-kristall taż-żaffir, tħaffir ta' PCBs b'ħafna-saff |
Alumina/żirkonja 1–2mm, żaffir 0.5–1mm |
|
20w-30w |
Tħaffir tal-lott b'veloċità għolja-u qtugħ ta' substrat oħxon (jeħtieġ frekwenza għolja ta' ripetizzjoni). |
Alumina Inqas minn jew ugwali għal 3mm (il-parametri jeħtieġu ottimizzazzjoni) |
Data Teknika
|
Oġġett |
Parametru |
|
Wavelength tal-lejżer |
Lejżer UV 355nm |
|
Qawwa tal-ħruġ tal-lejżer |
10-15W (mhux obbligatorju) |
|
Żona tal-magni (massimu) |
400 * 400mm |
|
Żona waħda tat-tqattigħ: |
50 * 50mm |
|
Ivvjaġġar tal-assi Z- |
50mm |
|
Post minimu ffukat |
10µm |
|
Preċiżjoni tal-pożizzjonament tal-mejda |
±3µm |
|
Ripetibbiltà tal-worktable |
±2µm |
|
Eżattezza tal-pożizzjoni tal-viżjoni CCD |
±3µm |
|
Veloċità tal-iskannjar |
Max: 4000mm/s |
|
Dimensjonijiet tat-tagħmir |
1400mm (L) × 1500mm (W) × 1800mm (H) Daqs massimu tal-ipproċessar 400 * 400mm, piż bejn wieħed u ieħor 1500KG |
|
Sistema ta 'assorbiment |
Fluss ta 'arja tal-fann 100m³/h |
|
Chiller |
Firxa ta 'kontroll tat-temperatura tal-chiller tal-ilma 18 grad ~ 24 grad, preċiżjoni tal-kontroll tat-temperatura Inqas minn jew ugwali għal 0.2 grad |
|
Konsum tal-enerġija |
3000W |
|
Sistema tas-softwer |
Karatteristiċi ta 'skanjar tal-galvanometru u funzjonijiet ta' rabta tal-moviment tal-pjattaforma; Karatteristiċi funzjonijiet għall-kontroll tal-parametri tal-ipproċessar tal-lejżer; Jissodisfa r-rekwiżiti tal-importazzjoni tal-fajl CAD, jappoġġja l-importazzjoni u l-ipproċessar ta 'tpinġijiet akbar minn 1GB |
|
Formati ta' fajls proċessabbli |
Fajls DXF standard. |
OEM & Għażliet Personalizzazzjoni
- Qawwa tal-lejżer aġġustabbli u żona tal-magni biex jissodisfaw rekwiżiti differenti ta 'materjal u ħxuna
- Irfinar tal-parametri tas-softwer għal materjali speċifiċi taċ-ċeramika, tal-ħġieġ jew komposti
- Soluzzjonijiet imfassla apposta għal firxa ta' -preċiżjoni għolja mikro-toqob u proċessar ta' mudelli multipli{-
Kontroll tal-Kwalità
- Monitoraġġ tal-proċess-ħin reali u skoperta ta' difetti għal rendiment għoli
- Tneħħija tat-trab u tindif għall-kontroll tal-mikro-partikuli
- Traċċabilità tal-proċess-sħiħ għal-standards elettroniċi u aerospazjali ta' livell għoli
Servizz ta' wara-Bejgħ
- Installazzjoni u kummissjonar: fuq il-{0}}sit jew appoġġ mill-bogħod
- Taħriġ tal-operatur: gwida professjonali għall-operat u l-manutenzjoni
- Appoġġ tekniku: issolvi l-problemi u ottimizzazzjoni tal-proċess
- Spare parts u manutenzjoni: disponibbiltà fit-tul-.
Applikazzjonijiet Ewlenin
|
Industrija |
Applikazzjoni |
Proċessi Tipiċi |
Vantaġġi |
|
Elettronika tal-Konsumatur |
Qafas taċ-ċeramika tan-nofs-/panew ta' wara, FPC |
Mikro-qtugħ tal-pori, skrining, inċiżjoni |
Mhux-ħsara, preċiżjoni għolja, kompatibbli 5G/WiFi |
|
Semikondutturi |
Wejfers tas-silikon, PCBs b'ħafna-saffi |
Minn-toqba/inċiżjoni |
Vertikalità għolja, ħitan lixxi, impatt termali minimu |
|
Elettronika Medika |
Ċipep mikrofluwidiċi, tagħmir impjantabbli |
Tħaffir, immarkar |
Bijokompatibbli, toqob ta 'preċiżjoni |
|
Aerospazjali |
Sostrati taċ-ċeramika, interkonnessjonijiet ta'-densità għolja |
Tħaffir, qtugħ |
Rendiment għoli, allinjament b'ħafna-saff |
L-Impenn Taghna
Noffru aktar minn tagħmir - li nwasslu magna tal-produttività ffukata fuqhapreċiżjoni, affidabbiltà u effiċjenza. Il-Magni tat-Tħaffir tal-Laser UV taċ-Ċeramika Alumina tinkorpora l-insegwiment tal-perfezzjoni u tiżgura kwalità superjuri għall-prodotti tiegħek.
